Description du produit

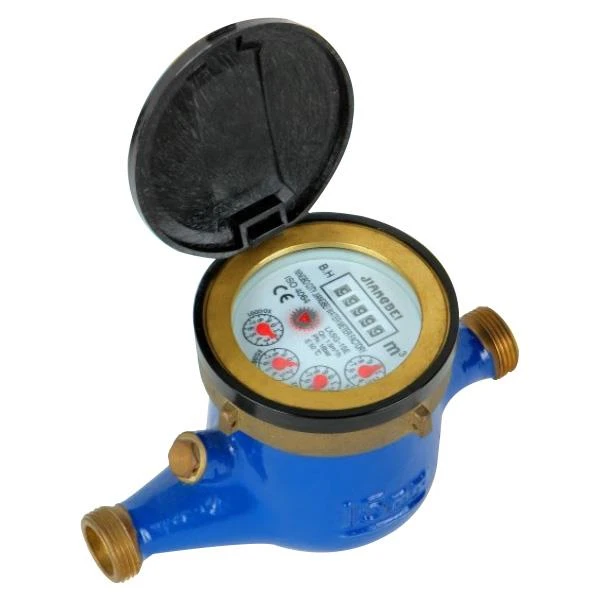

Le compteur d'eau en laiton est un compteur d'eau à cadran sec, de type multijet et à entraînement magnétique.
L'enregistrement du joint sous vide permet au compteur d'eau de maintenir une lecture claire pendant le service à long terme.
Ce compteur d'eau a une structure anti-magnétique.
La précision de mesure atteint ISO4064.
Nos produits sont fabriqués à partir de matériaux de haute qualité avec des propriétés stables et fiables.
Il est universel pour un remplacement et un entretien faciles.
Anti-buée.
Dispositifs de transmission à distance en option.
Application
Le compteur d'eau en laiton est conçu pour mesurer l'eau potable froide (chaude) dans les environnements résidentiels. Il mesure la quantité totale d'eau froide portable qui passe dans la canalisation, ainsi qu'un système de transmission de lecture à distance avec capteurs intégrés.
Normes
Implique avec : ISO 4064 (équivalent à GB/T778-2007), MID14154
Débit Données techniques
TAPER | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | Max |
m³/h | L/h | m³ | ||||||
LXSG-15E | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.62 | ||||||
LXSG-20E | 20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 |
100 | 64 | 40 | ||||||
125 | 51.2 | 32 | ||||||
160 | 40 | 25 | ||||||
LXSG-25E | 25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 |
100 | 100.8 | 63 | ||||||
125 | 80.64 | 50.4 | ||||||
160 | 63 | 39.73 | ||||||
LXSG-32E | 32 | 80 | 12.5 | 10 | 200 | 125 | 0.00005 | 99999 |
100 | 160 | 100 | ||||||
125 | 128 | 80 | ||||||
160 | 100 | 62.5 | ||||||
LXSG-40E | 40 | 80 | 20 | 16 | 320 | 200 | 0.00005 | 99999 |
100 | 256 | 160 | ||||||
125 | 204.8 | 128 | ||||||
160 | 160 | 100 | ||||||
LXSG-50E | 50 | 80 | 31.25 | 25 | 500 | 312.5 | 0.00005 | 99999 |
100 | 400 | 250 | ||||||
125 | 320 | 200 | ||||||
160 | 250 | 156.25 | ||||||
LXSG-65E | 65 | 80 | 50 | 40 | 800 | 500 | 0.00005 | 99999 |
100 | 640 | 400 | ||||||
125 | 512 | 320 | ||||||
160 | 400 | 250 | ||||||
Erreur maximale admissible
Précision entre Q1 et Q2±5%
Précision entre Q2 et Q4 ± 2 % (± 3 % pour l'eau chaude)
Dimensions et poids
TAPER | mm | Longueur | Largeur | Hauteur | Fil de connexion | Poids | |
mm | D | kg | |||||
LXSG-15E | 15 | 165 | 98 | 104 | G¾B | 1.5 | |
LXSG-20E | 20 | 190/195 | 98 | 106 | G1 B | 1.7 | |
LXSG-25E | 25 | 260/225 | 103 | 115 | G1¼B | 2.6/2.4 | |
LXSG-32E | 32 | 260/230 | 103 | 115 | G1½B | 2.8/2.7 | |
LXSG-40E | 40 | 300/245 | 124 | 153 | G2 B | 5.1/4.8 | |
LXSG-50E | 50 | 300 | 124 | 153 | G2 ½B | 5.5 | |
280 | 165 | 175 | GB4216.4 RACCORDEMENT DE FLAMME CONFORME A GB4216.4 | D=165 D1=125 | 10 | ||
LXSG-65E | 65 | 280 | 165 | 179 | D=180 D1=145 | 15 | |
CONDITION DE TRAVAIL
Température de fonctionnement pour compteur d'eau froide : 0. 1 -+50℃
Température de fonctionnement pour compteur d'eau chaude : 0. 1℃-+90 ℃
Perte de charge△P63
Pression de travail≤1. 0Mpa
