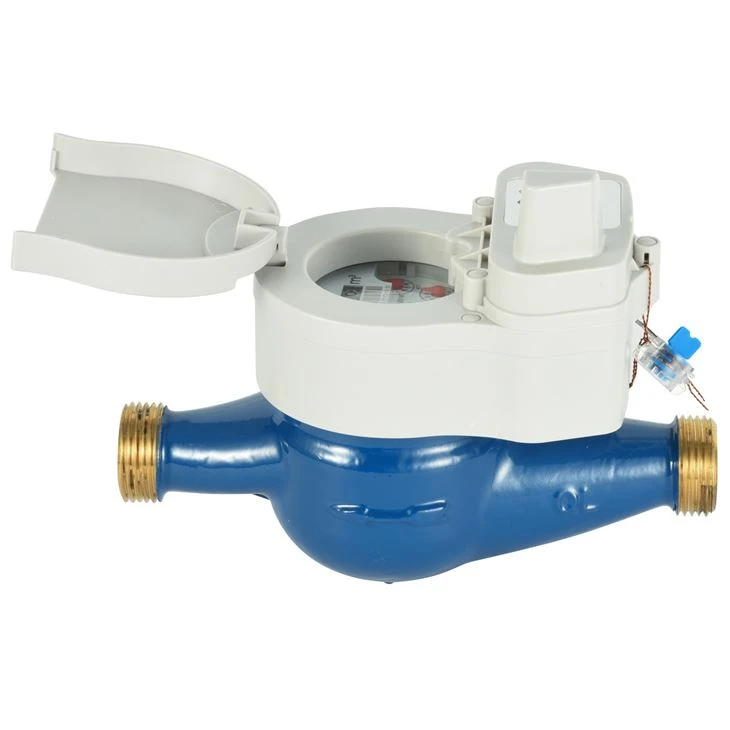

Compteurs d’eau à lecture à distance sans fil Lora (type humide)
LXSY-15WL à LXSY-50WL (15mm à 50mm) est une sorte de compteur intelligent avec fonction de lecture à distance, pratique pour la gestion intelligente de l’entreprise d’approvisionnement en eau, avec une conception divisée (les pièces électroniques sont scellées séparément et le grade étanche à l’eau peut être IP 68), avec le compteur de type humide multi jet comme compteur de base.
Fonctionnalités:
La partie mécanique du compteur Lora est de type humide ou sec multi jet, avec une grande précision, un faible débit de départ, une lecture facile, une longue durée de vie, etc.
Répondre à EMC/ESD/EMI, aux exigences de conception de la compatibilité électromagnétique pour les produits électroniques, atteignant le niveau de pointe industriel.
Le module sans fil est séparé par la partie mécanique, pour une maintenance facile.
Les pièces électroniques sont scellées séparément et la qualité d’étanchéité à l’eau peut être IP 68.
Pas de câblage et une installation facile.
Paramètres de l’électronique
| Article | Paramètres | Notes |
| Tension de travail | 2,7 à 3,6 V | Batterie au lithium |
| Température de fonctionnement | -20-75ºC | Le module électronique |
| Humidité de travail | 10% -90% d’humidité relative, pas de condensation | |
| Fréquence de travail | 470-510MHz 868-915MHz | faire sur commande |
| RF Modulation | Lora | L’équipement sans fil de transition ne pouvait pas capturer et analyser le signal. |
| Puissance d’émission | ≤100mW | 20 dBm (maximum) |
| Sensibilité de réception | -136±1dBm | |
| Communication Distance | 1-3Km | Environs de la ville. Environnement différent, distance de communication différente. |
| Courant statique | <> | |
| Courant moyen | <> | |
| Courant de transmission | <> | |
| Recevoir le courant | <> | |
| Heure de réveil | Réveil instantané | Réveil en temps réel |
| Durée de vie de la batterie | Environ 6 ans |
Topologie automatique du réseau des compteurs d’eau NB.
Conformité aux normes
Les données techniques sont conformes à la norme ISO 4064 Classe B, Classe C, R80, R100, R125 ou R160 pour l’installation horizontale.
Conditions de fonctionnement:
Température de l’eau: ≤50 ° C pour le compteur d’eau froide; ≤90ºC pour compteur d’eau chaude
Humilité: 0 ~ 95% HR
Pression de service: ≤1.0 Mpa.
Perte de pression: ≤0.063Mpa.
Classe d’environnement : B (installé à l’intérieur).
Classe électromagnétique: E1 (résidentiel, commercial et ligh indurical).
Grade imperméable à l’eau: IP 68.
Configuration requise pour l’installation
* Le compteur doit être installé en position horizontale avec la direction du flux comme indiqué par la flèche coulée dans le corps du compteur avec le registre face vers le haut.
*Le pipeline doit être vidé avant l’installation.
* Le compteur doit être constamment plein d’eau pendant le fonctionnement.
Erreur maximale tolérée
Dans la zone inférieure de Qmin(Q1)inclus jusqu’à mais excluant Qt (Q2) est ±5%.
Dans la zone supérieure de Qt(Q2) inclus jusqu’à Qmax(Q4) inclus est ±2% (compteur d’eau froide).
Dans la zone supérieure de Qt (Q2) inclus jusqu’à Qmax (Q4) inclus est ±3% (compteur d’eau chaude).
Accessoires
Chaque compteur d’eau a un ensemble d’accouplements en option: tube 2pcs, écrou 2pcs et joint 2pcs
PRINCIPALES DONNÉES TECHNIQUES Selon ISO4064 :2003 (Ancienne norme)
| Taille | Pouce | Classe | Qs | Qp | Qt | Qmin | Lecture minimale | Lecture maximale |
| Flux de surcharge | Débit nominal | Flux transitoire | Débit min | |||||
| DN(mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | Un | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | Un | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | Un | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | Un | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | Un | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
| 50 | 2" | Un | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
| B | 3000 | 450 | ||||||
PRINCIPALES DONNÉES TECHNIQUES selon ISO4064:2014 (Nouvelle norme)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| TAILLE | Pouce | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Lecture minimale (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Lecture maximale (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Pression maximale (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perte maximale (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Température maximale | T50 | T50 | T50 | T50 | T50 | T50 | |
Dimensions et poids
| Taille (DN) | Horizontal | Fil de connexion | ||
| Longueur L | Largeur B | Hauteur H | ||
| mm | mm | D | ||
| 15 | 165 | 90 | 150 | G3/4B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 12V | 20 W | 175 | G11/4B |
| 32 | 230 | 20 W | 175 | G11/2B |
| 40 | 245 | 125 | 210 | G2B |
| 50 | 280 | 160 | 230 | Extrémité de bride |
